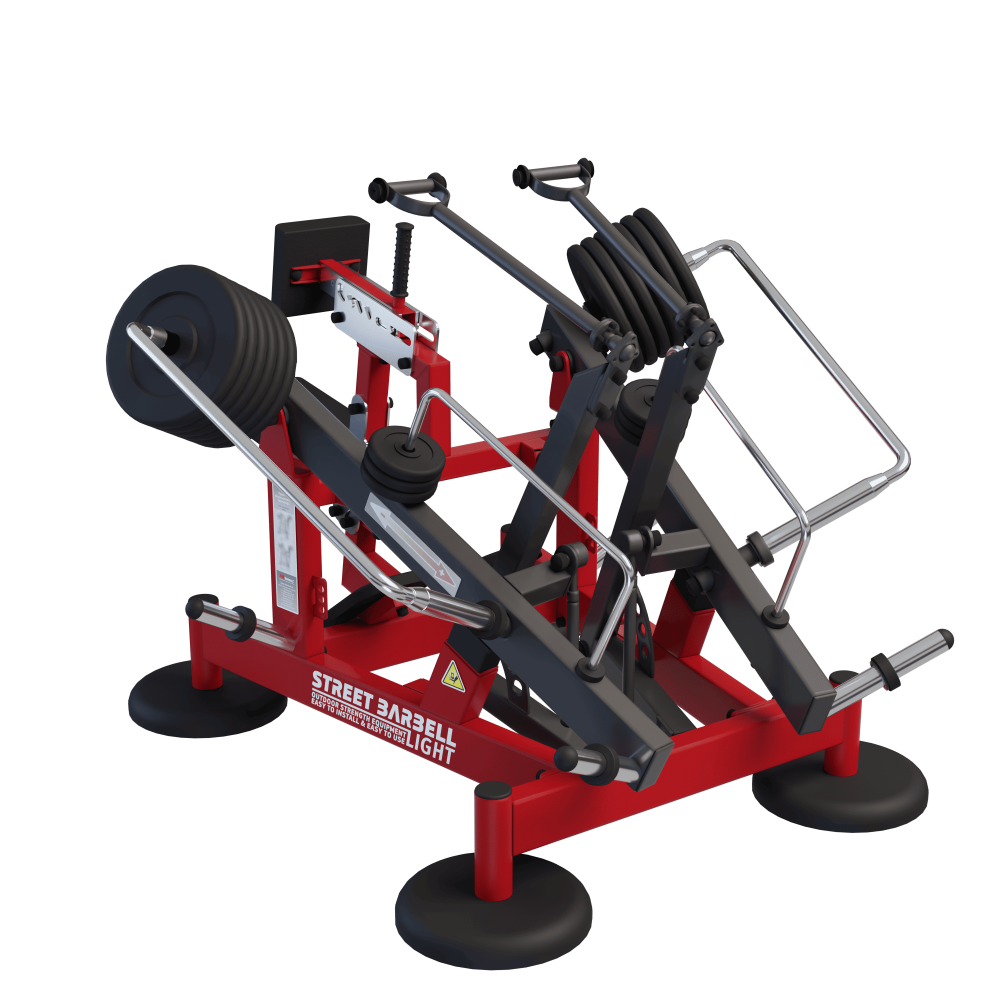

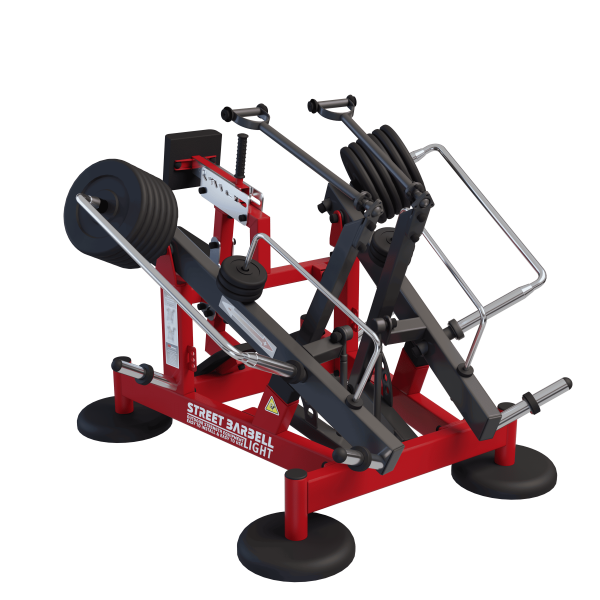

Тяга на себя с упором в грудь с изменяемой нагрузкой MB 7.108E

Тренажер предназначен для тренировки широчайшей мышцы спины. Вторичная нагрузка на мышцы рук.

Упражнение:

·        Тяга к груди.

Технические характеристики:

Габариты (ДхШхВ), мм: 2095х1670х1435.

Вес общий: 243 кг.

Диски:

12 шт по 15 кг (180 кг)

6 шт по 2,5 кг (15 кг)

Описание:

• Несущая конструкция изготовлена из профиля 120х60 мм толщина стенки 3 мм.
• Поверхность металла перед покраской подвергнута сухой абразивной струйной очистке (дробомет).
• Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам.

1) Цинковая грунтовка.

2) Слой порошковой краски.

• Цвет стандартный: синий с черным. Возможны варианты с использованием другого цвета.
• Нагрузка меняется путем перемещения дисков по направляющей.
• Направляющие изготавливаются из нержавеющей стали
• Диски стальные, цельнометаллические, обрезиненные.
• На рукояти установлены закрытые ручки D32 мм с насечками для предотвращения соскальзывания.
• Для принятия наиболее комфортного положения - рукоятки имеют возможность вращения вокруг своей оси.
• Для предотвращения травм спортсменов концы прямоугольного профиля заварены.
• Для предотвращения травм спортсменов на конце круглой трубы имеются заглушки из ПВХ
•  На упор для груди и сиденье, для комфортного использования установлены накладки из ламинированной фанеры покрытой интегральным пенополиуретаном с противоскользящей поверхностью.
• На узлы вращения установлены необслуживаемые подшипники закрытого типа.
• Конструкция тренажера делает его устойчивым к опрокидыванию, что позволяет устанавливать без крепления к поверхности.
• На тренажере имеются транспортировочные петли для установки краном.
• Тренажеры могут крепиться к бетонному основанию анкерными болтами М16х125, либо к грунту специальными нагелями.
• Тренажер укомплектовывается резиновыми накладками, которые закрывают основания ног тренажера.

Конструкция тренажеров защищена патентом

• Несущая конструкция изготовлена из стального профиля 120х 60 мм с толщиной 3 мм, соответствующего ГОСТ 30245-2003, 60х 60 мм с толщиной 3 мм, соответствующего ГОСТ 30245-2003 и 4-х стальных труб диаметром 76 мм с толщиной стенки 4 мм.

• Конструкцией тренажера предусмотрены углы наклона сиденья 10 градусов, упора для груди 10 градусов, рамы с нагрузкой 22 градуса, упора для ног (ступени) 20 градусов, что способствует естественной и максимально эффективной амплитуде движения.

• Сиденье размером 246 х 246 мм толщиной 25 мм с радиусом округления 28 мм и упор для груди размером 246 х 246 мм толщиной 25 мм с радиусом округления 28 мм изготовлены из бакелитовой ламинированной фанеры толщиной 12 мм, покрытой интегральным пенополиуретаном с противоскользящей поверхностью оснащено возможностью регулировки по высоте (сидение) и по глубине (упор для груди).

• В качестве отягощения в тренажере используются подвижная рама, изготовленная из стального профиля 120 х 60 мм с толщиной стенки 3 мм, соответствующего ГОСТ30245-2003, 4 вертикально расположенных накопителя грузов отягощения из нержавеющей стали ГОСТ 5949-2018, диаметром 20 мм, и 4 горизонтально расположенных накопителя грузов отягощения диаметром 48 мм, изготовленных из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-2022.

• Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы.

• На вертикальные накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм из ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

• На концах горизонтальных накопителей установлены конические оконечники диаметром 48 мм и длинной 113 мм. Оконечники имеют сквозное отверстие диаметром 28 мм. Оконечники выполнены из нержавеющей стали ГОСТ 9941-2022. Для предотвращения соскальзывания грузов отягощения на оконечниках предусмотрена «ловушка» в виде проточной канавки, глубиной 2,5 мм и шириной 37 мм.

• На тренажере установлены 2 упора (отбойника), ограничивающие диапазон движения подвижной рамы, изготовленные из ПВХ (поливинилхлорид) и имеющие размеры 108 х 60 х 60мм.

• Изменение нагрузки осуществляется путем перемещения грузов отягощения. В качестве грузов отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-2022 12 шт. по 15 кг (180 кг) и 6 шт по 2,5 кг (15 кг). Диаметр дисков 5 кг — 212 мм, толщина — 33 мм. Диаметр дисков 2,5 кг — 165 мм, толщина — 29 мм. Резиновое покрытие диска должно изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

• Узел вращения подвижной рамы изготовлен из стальной пластины размером 166 х 120 мм с толщиной стенки 8 мм, соответствующей ГОСТ 19903-2015 и оснащен 4 необслуживаемыми подшипники закрытого типа, соответствующими ГОСТ 520-2011 и 2 осями рычагов длиной 86 мм, изготовленными из стального прутка диаметром 40 мм, соответствующего ГОСТ 1051-73.

• Нагрузка на тренажере изменяется ступенчато с минимальным шагом 2,5 и 15 кг.

• Упоры для ног (ступени) изготовлены из комбинированного материала: многослойной фанеры и полиэфирного полиуретана или резины общей толщиной 30 мм размером 370х200мм с нанесением противоскользящих ребер и креплением клинчгайкой без сквозного сверления основы ступени.

• Рычаги подвижной рамы оснащены закрытыми рукоятками диаметром 32 мм, В местах хвата на рукоятки нанесены насечки создающие противоскользящую поверхность.

• Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

• Для крепления сиденья, упоров для ног, груди применяться скрытая гаечная система, которая позволяет предохранить от окисления болтовые соединения.

• Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11 мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

• Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки или ПВХ (поливинилхлорид).

В комплект входят 16 анкерных болтов М16х125 для крепления тренажера к бетонному основанию.

• Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм., с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц.

• На тренажере имеются транспортировочные петли для установки краном, изготовленные из стальной пластины размером 125х60 мм толщиной 8 мм, соответствующей ГОСТ19903-2015, с диаметром отверстия 30 мм.
