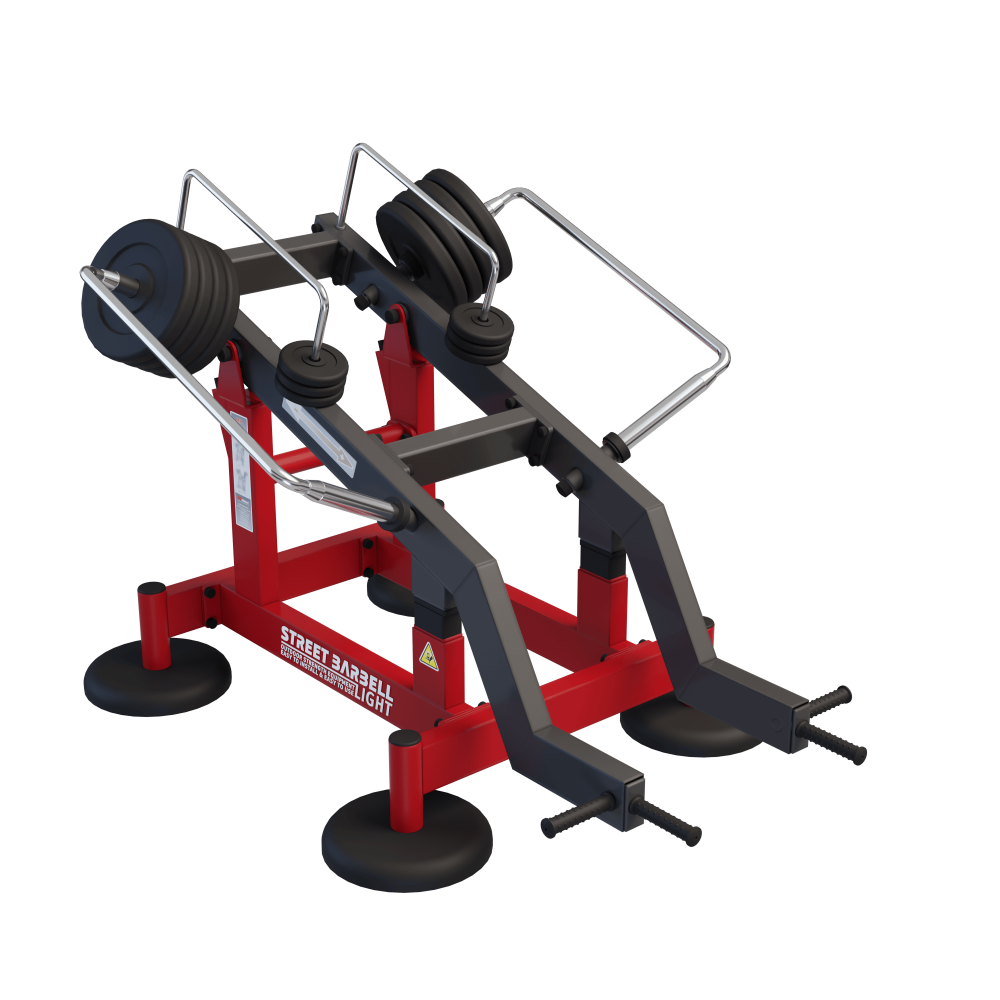

Комбо лифт / Combo Lift MB 7.66E

• В качестве отягощения в тренажере используется подвижная рама, изготовленная из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ30245-2003, 4 вертикально расположенных накопителя дисков, изготовленных из прута нержавеющей стали ГОСТ 5949-2018, диаметром 20 мм, и 4 горизонтально расположенных накопителя дисков диаметром 48 мм, изготовленных из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-81. Вертикально расположенные накопители дисков соединены между собой прутами из нержавеющей стали диаметром 20 мм ГОСТ 5949-2018. Горизонтально расположенные накопители дисков соединены между собой прутами из нержавеющей стали диаметром 30 мм ГОСТ 5949-2018. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы.

• Крепление вертикальных и горизонтальных накопителей осуществляется гайками, оснащенными антивандальными и антикоррозийными колпачками или ПВХ (поливинилхлорид) диаметром 32 мм высотой 25 мм и диаметром 42 мм высотой 32 мм соответственно.

• На верхние накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм или ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

• На тренажере предусмотрены 2 упора (отбойника), ограничивающие диапазон движения подвижной рамы, изготовленные или ПВХ (поливинилхлорид) и имеющие размеры 108х60х60 мм, и имеющие скрытое болтовое крепление к раме.

• Изменение нагрузки осуществляется путем перемещения дисков в накопителе. В качестве отягощения в тренажере использовуются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-81 8 шт. по 25 кг (200 кг) и 8 шт. по 2,5 кг (20 кг). Диаметр дисков 25 кг — 360 мм, толщина — 50 мм. Диаметр дисков 2,5 кг — 165 мм, толщина — 29 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

• Узел вращения подвижной рамы изготовлен из стальной пластины размером 160х120 мм с толщиной стенки 8мм, соответствующей ГОСТ 19903-2015 и оснащен необслуживаемыми усиленными подшипниками закрытого типа и 2 осями рычагов длиной 86 мм, изготовленными из стального прута диаметром 40 мм, соответствующего ГОСТ 1051-73.

• Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет). Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

• Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы или ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

• Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки или ПВХ (поливинилхлорид).

• В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

• Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки диаметром 390 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм, с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц.

• На тренажере имеются транспортировочные петли для установки краном, изготовленные из стальной пластины размером 125х60 мм толщиной 8 мм, соответствующей ГОСТ19903-2015, с диаметром отверстия 30 мм.

Тренажер соответствуют «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Гарантийный срок — 2 года.

Срок эксплуатации — 7 лет.
