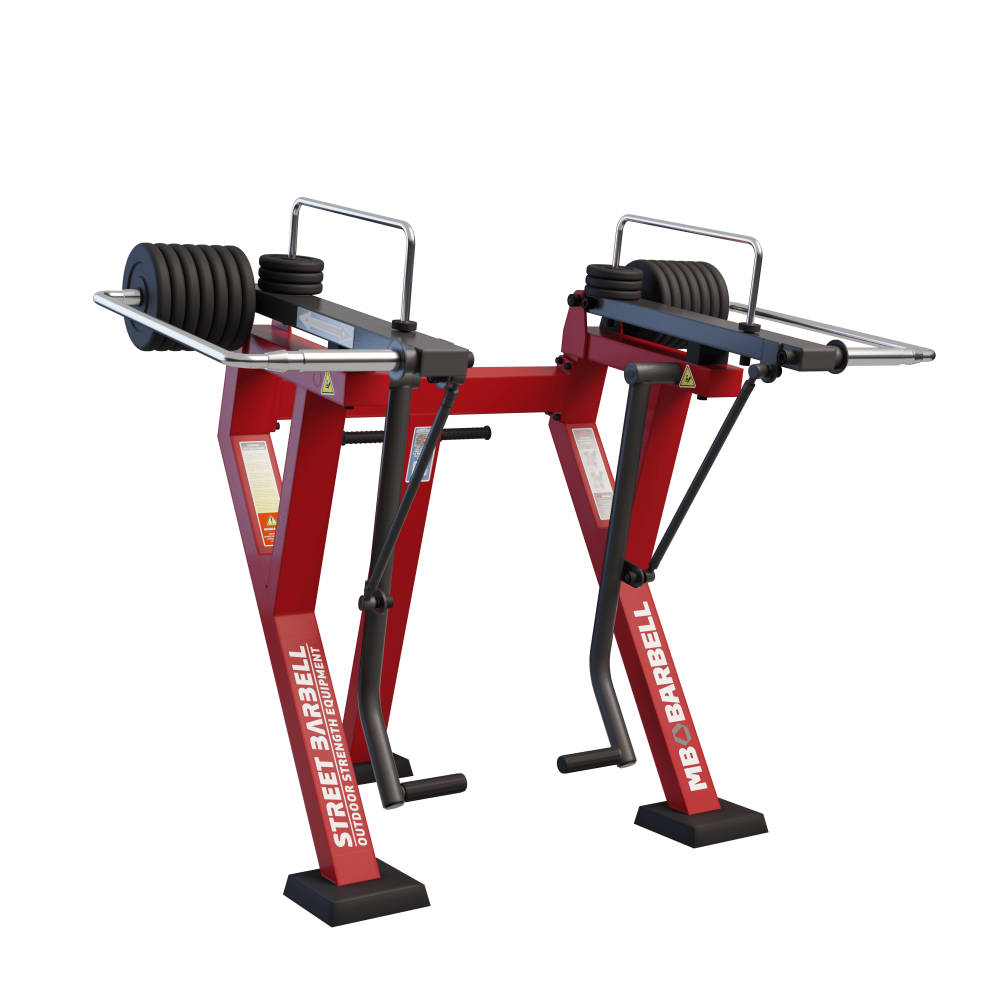

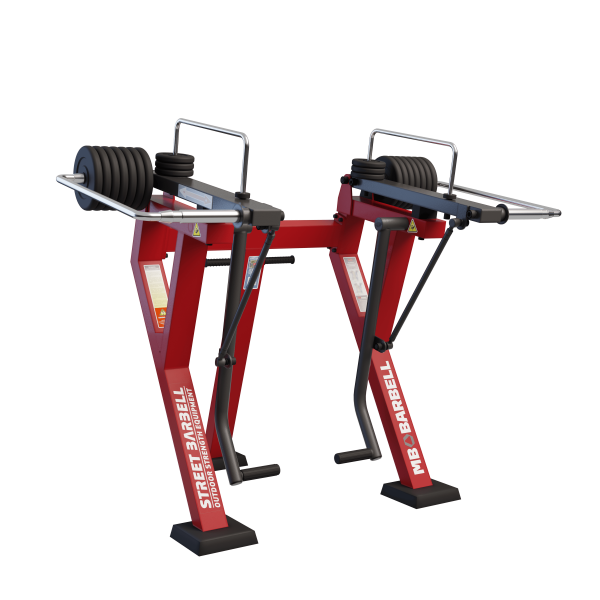

Отведение бедра в положении стоя с изменяемой нагрузкой / Gluteus radial in Standing position MB 7.45E

Тренажер предназначен для тренировки большой ягодичной мышцы

Упражнения: отведение ноги назад

Габариты (ДхШхВ), мм: 1680х2110х1780 (производителем допускается отклонение от указанных размеров в пределах 2%)

Техническое описание:

Несущая конструкция изготовлена из стального профиля 120х80 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003.

В качестве отягощения в тренажере используются 2 независимые подвижные рамы, изготовленные из стального профиля 120х60 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003, 4 вертикально расположенных накопителя дисков, изготовленных из прута нержавеющей стали ГОСТ 5949-2018, диаметром 20 мм, и 4 горизонтально расположенных накопителя дисков диаметром 48 мм, изготовленных из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-81. Вертикально расположенные накопители дисков соединены между собой  прутами из нержавеющей стали диаметром 20 мм ГОСТ 5949-2018. Горизонтально расположенные накопители дисков соединены между собой прутами из нержавеющей стали диаметром 30 мм ГОСТ 5949-2018. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижной рамы.

На концах горизонтальных накопителей установлены конические оконечники диаметром 48 мм и длиной 113 мм. Оконечники имеют сквозное отверстие диаметром 28 мм. Оконечники выполнены из нержавеющей стали ГОСТ 9941-81. Для предотвращения соскальзывания грузов отягощения на оконечниках предусмотрена «ловушка» в виде проточной канавки, глубиной 2,5 мм и шириной 37 мм.

Крепление вертикальных и горизонтально расположенных накопителей осуществляется гайками М14 и М20, оснащены антивандальными и антикоррозийными колпачками из ПВХ (поливинилхлорид) диаметром 32 мм, высотой 25 мм, и диаметром 42 мм, высотой 32 мм соответственно.

На верхние накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм из ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

На тренажере предусмотрены упоры (отбойники), ограничивающие диапазон движения подвижной рамы, изготовленные из ПВХ (поливинилхлорид) и имеющие размеры 108х60х60 мм, и имеющие скрытое болтовое крепление к раме.

На раме установлены ручки для стабилизации тела во время выполнения упражнения, в местах хвата на рукоятки закреплены ручки диаметром 34 мм из ПВХ (поливинилхлорид), имеющие анатомическую противоскользящую поверхность.

На конце подвижных рычагов установлены 2 узла с неподвижными упорами. Упоры изготовлены из стального прута диаметром 30 мм, соответствующего ГОСТ 1051-73. Упоры оснащены накладками из ПВХ (поливинилхлорид) с ребристым продольным рельефом для предотвращения проскальзывания ноги спортсмена.

Изменение нагрузки осуществляется путем перемещения дисков в накопителе. В качестве отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-81 14 шт. по 10 кг (140 кг) и 6 шт. по 2,5 кг (15 кг). Диаметр дисков 10 кг — 272 мм, толщина — 38 мм. Диаметр дисков 2,5 кг — 165 мм, толщина —29 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Узлы вращения подвижных рычагов изготовлены из стальной пластины с толщиной стенки 8 мм, соответствующей ГОСТ 19903-2015, и оснащен необслуживаемыми усиленными подшипниками закрытого типа.

Нагрузка на тренажере изменяется ступенчато с минимальным шагом 2,5.

Сварка конструкционных элементов тренажера выполнена в соответствии с ГОСТ 14771-76. Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет).

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

Цвет стандартный: красный с черным. (RAL 3020/9005) Возможны варианты с использованием другого цвета.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11 мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются цельнолитые резиновые накладки прямоугольной формы длиной 280 мм, шириной 280 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 и 20 мм соответственно и высотой 35 мм, с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции 50 и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения и информацией о назначении тренажера с требованиями безопасности и предостережениями.

На тренажере размещена табличка с уникальным серийным номером и информацией о производителе.

Тренажер укомплектован эксплуатационной документацией в соответствии с ГОСТ 2.601-2013.

Тренажер соответствует «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Реестровая запись ГИСП № 10608889

Гарантийный срок — 2 года.

Срок эксплуатации — 7 лет
