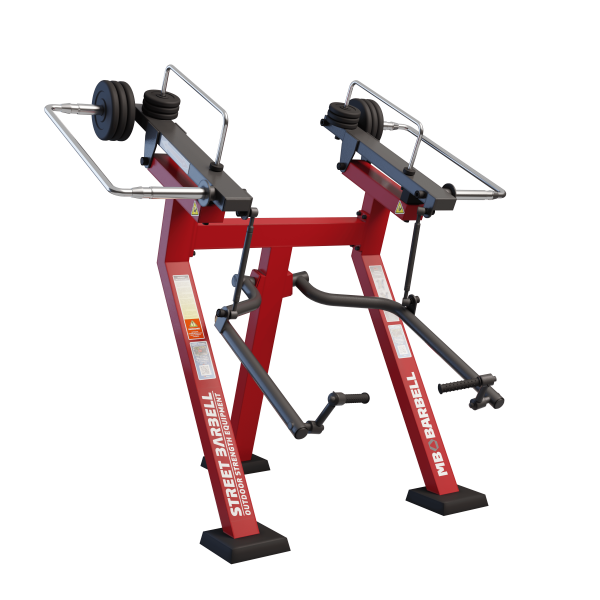

Бицепс в положении стоя с изменяемой нагрузкой / Biceps curl in Standing position MB 7.39E

Габариты: (ДхШхВ), мм: 1660х2090х2050

Вес общий: 245 кг.

Несущая конструкция изготовлена из стального профиля 120х80 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003. Сварка конструкционных элементов выполнена в соответствии с ГОСТ 14771-76.

Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет). Сварные элементы скреплены друг с другом болтовым соединением согласно ГОСТ 23118-2012.

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

В качестве отягощения в тренажере используются 2 независимые подвижные рамы, изготовленные из стального профиля 120 х 60 мм с толщиной стенки 3 мм, соответствующего ГОСТ30245-2003, 4 вертикально расположенных накопителя грузов отягощения из нержавеющей стали ГОСТ 5949-2018, диаметром 20 мм, и 4 горизонтально расположенных накопителя грузов отягощения диаметром 48 мм, изготовленных из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-81. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижных рычагов.

Крепление вертикальных и горизонтальных накопителей осуществляется гайками, оснащенными антивандальными и антикоррозийными колпачками из ПВХ (поливинилхлорид) диаметром 32 мм высотой 25 мм и диаметром 42 мм высотой 32 мм соответственно.

На верхние накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм из ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

На концах горизонтальных накопителей установлены конические оконечники диаметром 48 мм и длинной 113 мм. Оконечники имеют сквозное отверстие диаметром 28 мм. Оконечники выполнены из нержавеющей стали ГОСТ 9941-81. Для предотвращения соскальзывания грузов отягощения на оконечниках предусмотрена «ловушка» в виде проточной конавки, глубиной 2,5 мм и шириной 37 мм.

Узлы вращения подвижных рычагов изготовлены из стальной пластины с толщиной стенки 8 мм, соответствующей ГОСТ 19903-2015 и оснащены 4 необслуживаемыми усиленными подшипниками закрытого типа и 2 осями рычагов длиной 86 мм, изготовленными из стального прутка диаметром 40 мм, соответствующего ГОСТ 1051-73.

Нагрузка на тренажере изменяется ступенчато с минимальным шагом 2,5 и 10 кг.

На тренажере предусмотрены 4 упора (отбойника), ограничивающие диапазон движения подвижной рамы, изготовленные из ПВХ (поливинилхлорид) и имеющие размеры 108х60х60 мм, и имеющие скрытое болтовое крепление к раме.

На конце подвижных рычагов установлены узлы с подвижными рукоятями, вращающимися на оси расположенной в поперечной подвижным рычагам плоскости.

Рукоятки изготовлены из стального прута диаметром 30 мм, соответствующего ГОСТ 1051-73. В местах хвата на рукоятки закреплены ручки диаметром 34 мм из ПВХ (поливинилхлорид), имеющие анатомическую противоскользящую поверхность.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 соответствующие ГОСТ 24379.1-80, для крепления тренажера к бетонному основанию.

Изменение нагрузки осуществляется путем перемещения грузов отягощения в накопителе. В качестве грузов отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-81, 6 шт. по 10 кг (60 кг) и 6 шт. по 2,5 кг (20 кг). Диаметр дисков 10 кг — 272 мм, толщина  — 38 мм. Диаметр дисков 2,5 кг  —  165 мм, толщина  —  29 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Для безопасности в основании ног тренажера устанавливаются 3 цельнолитые резиновые накладки прямоугольной формы длиной 280 мм, шириной 280 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 мм и 20 мм соответственно и высотой 35 мм., с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции  50 мм и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения, нестираемая полноцветная иллюстрированная инструкция в виде таблички с QR кодом, просканировав который пользователь получает доступ к бесплатной видео инструкции свободно размещенной в сети интернет, а также нестираемая полноцветная инструкция в виде таблички с требованиями безопасности и предостережениями. На тренажере размещена шильда с уникальным серийным номером, датой производства, артикулом.

Тренажер соответствуют «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».

Гарантийный срок — 2 года.

Срок эксплуатации — 7 лет.
