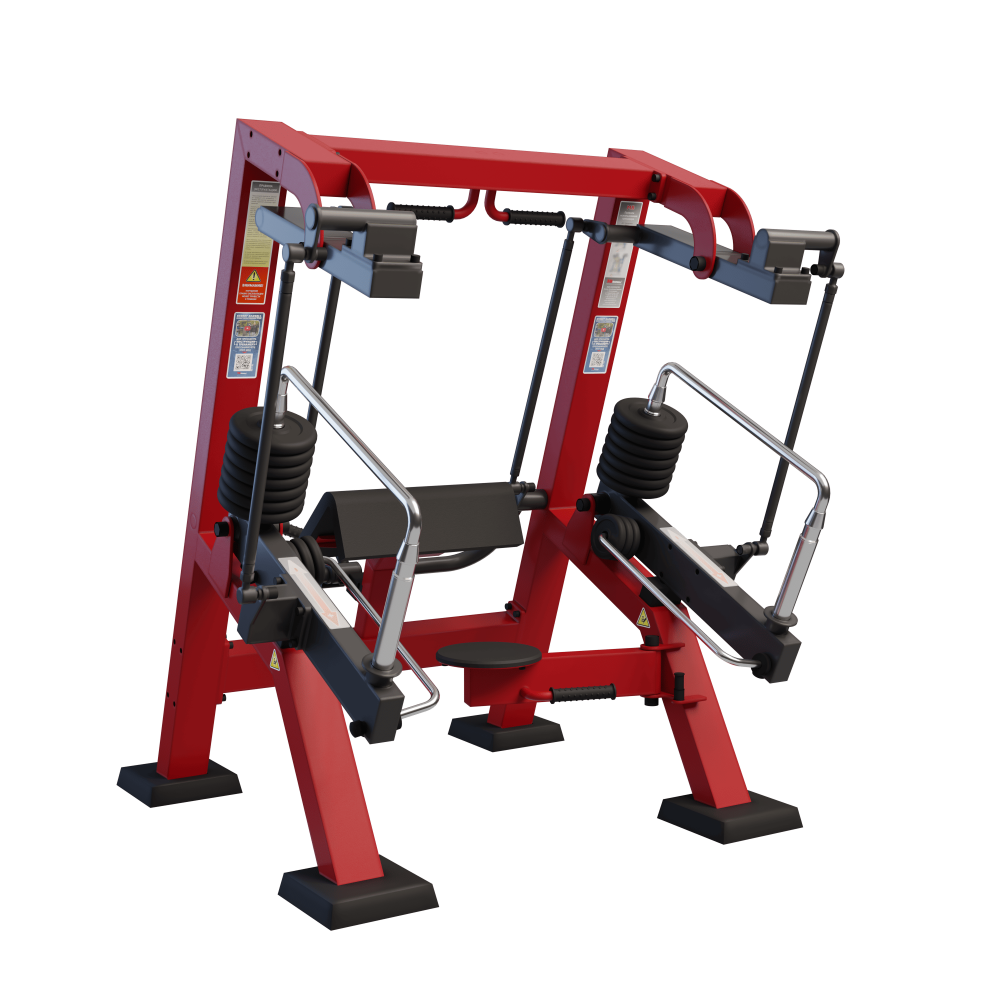

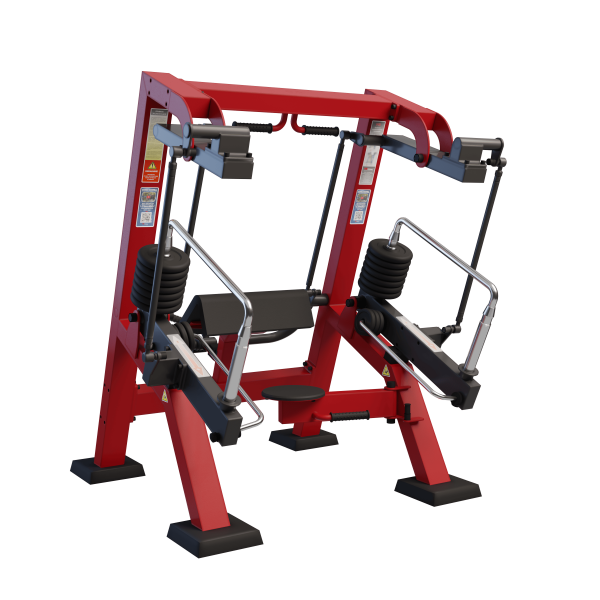

Бицепс в положении сидя с изменяемой нагрузкой / Biceps curl МB 7.39.3E

Габариты: (ДхШхВ), мм: 1580х1580х1830.

Вес общий: 358 кг. (производителем допускается отклонение от указанных размеров в пределах 2%)

Несущая конструкция изготовлена из стального профиля 120х80 мм с толщиной стенки 3 мм, соответствующего ГОСТ 30245-2003.

Сварка конструкционных элементов выполнена в соответствии с ГОСТ 14771-76.

Поверхность металла перед покраской обработана в соответствии с ГОСТ 9.402-2004 (Сухая абразивная струйная очистка (дробомет). Сварные элементы скреплены друг с другом болтовым соединением согласно ГОСТ 23118-2012.

На нижнем поперечном элементе несущей конструкции установлен упор для локтей.  На нижнем элементе несущей конструкции установлено сдвижное сиденье, подвижно закрепленое на раме и вращающееся в поперечной плоскости качания. Упоры (отбойники), ограничивающие диапазон движения сиденья, изготовленные из ПВХ (поливинилхлорид) толщиной не менее 50 мм.

Сиденье размером 246х246 мм толщиной 25мм с радиусом округления 28 мм. изготовлено из бакелитовой ламинированной фанеры толщиной 12 мм, покрытой интегральным пенополиуретаном с противоскользящей поверхностью. Для крепления сиденья и спинки применяться скрытая гаечная система, которая позволяет предохранить от окисления болтовые соединения.

Для крепления сиденья применяется скрытая гаечная система, которая позволяет предохранить от окисления болтовые соединения.

Покраска рамы выполнена в 2 слоя, что обеспечивает устойчивость к ударам и атмосферным осадкам. Красочный слой имеет текстурированную поверхность в виде шагрени.

В качестве отягощения в тренажере используются 2 подвижные рамы, изготовленные из стального профиля 120 х 60 мм с толщиной стенки 3 мм, соответствующего ГОСТ30245-2003, 4 вертикально расположенных накопителя грузов отягощения из нержавеющей стали ГОСТ 5949-2018, диаметром 48 мм, и 4 горизонтально расположенных накопителя грузов отягощения диаметром 20 мм, изготовленных  из бесшовной трубы из коррозийно-стойкой стали ГОСТ 9941-81. Конструкцией предусмотрено сквозное крепление накопителей через специальные втулки, вваренные в профиль подвижных рычагов.

Крепление вертикальных и горизонтальных накопителей осуществляется гайками, оснащенными антивандальными и антикоррозийными колпачками из ПВХ (поливинилхлорид) диаметром 32 мм высотой 25 мм и диаметром 42 мм высотой 32 мм соответственно.

На накопители диаметром 20 мм установлены отбойники диаметром 58 мм толщиной 15 мм из ПВХ (поливинилхлорид), которые предохраняют раму от вертикального падения дисков.

Узлы вращения подвижных рычагов изготовлены из стальной пластины с толщиной стенки 8 мм, соответствующей ГОСТ 19903-2015 и оснащены 8 необслуживаемыми усиленными подшипниками закрытого типа и 2 осями рычагов длиной 86 мм, изготовленными из стального прутка диаметром 40 мм, соответствующего ГОСТ 1051-73.







Изменение нагрузки осуществляется путем перемещения грузов отягощения. В качестве грузов отягощения в тренажере используются диски стальные, цельнометаллические, обрезиненные, с втулкой из нержавеющей стали ГОСТ 9941-81, 16 шт. по 5 кг (80 кг) и 6 шт. по 1,25 кг (7,5 кг). Диаметр дисков 5 кг — 210 мм, толщина  — 31 мм. Диаметр дисков 1,25 кг  —  130 мм, толщина  —  27 мм. Резиновое покрытие диска изготовлено из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единиц. Резиновое покрытие приклеено к стальной основе для предотвращения его отрыва в процессе эксплуатации.

Нагрузка на тренажере изменяется ступенчато с минимальным шагом 1,25 и 5 кг.

На концах вертикальных накопителей установлены конические оконечники диаметром 48 мм и длинной 113 мм. Оконечники имеют сквозное отверстие диаметром 28 мм. Оконечники выполнены из нержавеющей стали ГОСТ 9941-81.

На тренажере предусмотрены 2 упора (отбойника), ограничивающие диапазон движения подвижной рамы, изготовленные из ПВХ (поливинилхлорид) и имеющие размеры 108х60х60 мм, и имеющие скрытое болтовое крепление к раме.

На рычаги с нагрузочными устройствами, усилие от рабочих рычагов передается через систему регулируемых шарнирных соединений соответствующих ТР ТС 018/2011.

На конце рабочих рычагов установлены 2 узла с подвижными рукоятями, вращающимися на оси расположенной в поперечной подвижным рычагам плоскости.

Рукоятки изготовлены из стального прута диаметром 25 мм, соответствующего ГОСТ 1051-73.

Все открытые болтовые соединения оцинкованные и защищены колпачками закругленной формы из ПВХ (поливинилхлорид) диаметрами и высотой 27х19 мм, 20х11мм, 20х16 мм, что усиливает антивандальную и антикоррозийную защиту тренажера.

Для предотвращения травм спортсменов концы прямоугольных профилей заварены с радиальным скруглением 3 мм, а круглые трубы имеют заглушки из ПВХ (поливинилхлорид).

В комплект входят анкерные болты М16х125 соответствующие ГОСТ 24379.1-80, для крепления тренажера к бетонному основанию.

Для безопасности в основании ног тренажера устанавливаются 4 цельнолитые резиновые накладки прямоугольной формы длиной 280 мм, шириной 280 мм, толщиной 60 мм, которые закрывают выступающие элементы анкерных болтов. Накладки имеют внутренние пазы под головки анкерных болтов и технологический разрыв с разъемным соединением типа «ласточкин хвост». Разъемное соединение осуществляется через замок в виде равнобедренной трапеции, с размерами оснований 50 мм и 20 мм соответственно и высотой 35 мм., с приемным отверстием в виде равнобедренной трапеции, с размерами оснований трапеции  50 мм и 20 мм соответственно и высотой 35 мм. Накладки изготовлены из цельнолитой резины с плотностью материала 1250 кг/м3 и твердостью по Шору (шкала А) 62 единицы.

На тренажере размещена нестираемая полноцветная иллюстрированная инструкция в виде таблички с визуализацией выполнения упражнения, нестираемая полноцветная иллюстрированная инструкция в виде таблички с QR кодом, просканировав который пользователь получает доступ к бесплатной видео инструкции свободно размещенной в сети интернет, а также нестираемая полноцветная инструкция в виде таблички с требованиями безопасности и предостережениями.

Тренажер соответствуют «ГОСТ Р 57538-2017 Тренажеры стационарные уличные. Общие требования безопасности и методы испытаний».
